用途

該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當?shù)蛪弘娋W(wǎng)中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容。



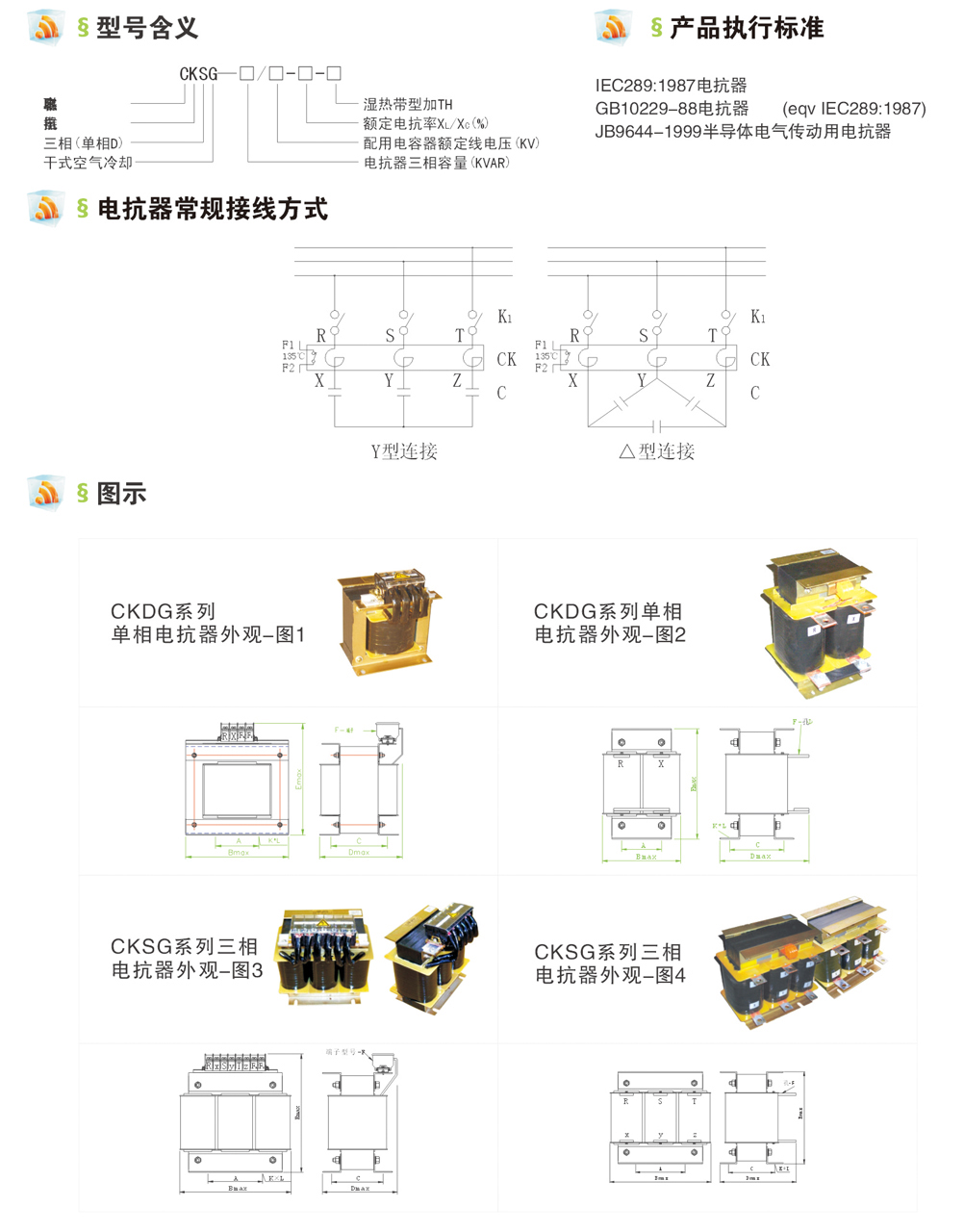

結構特點

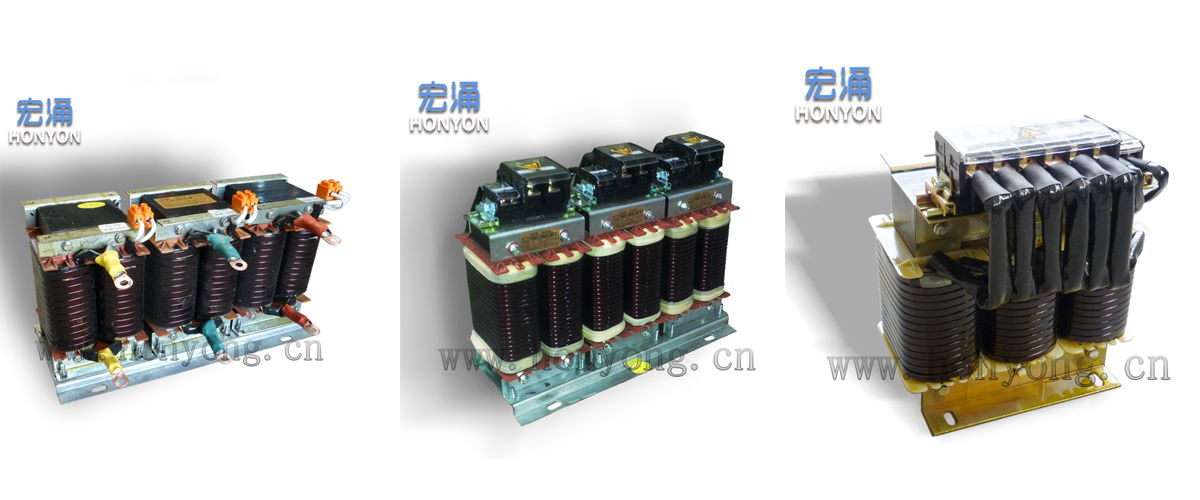

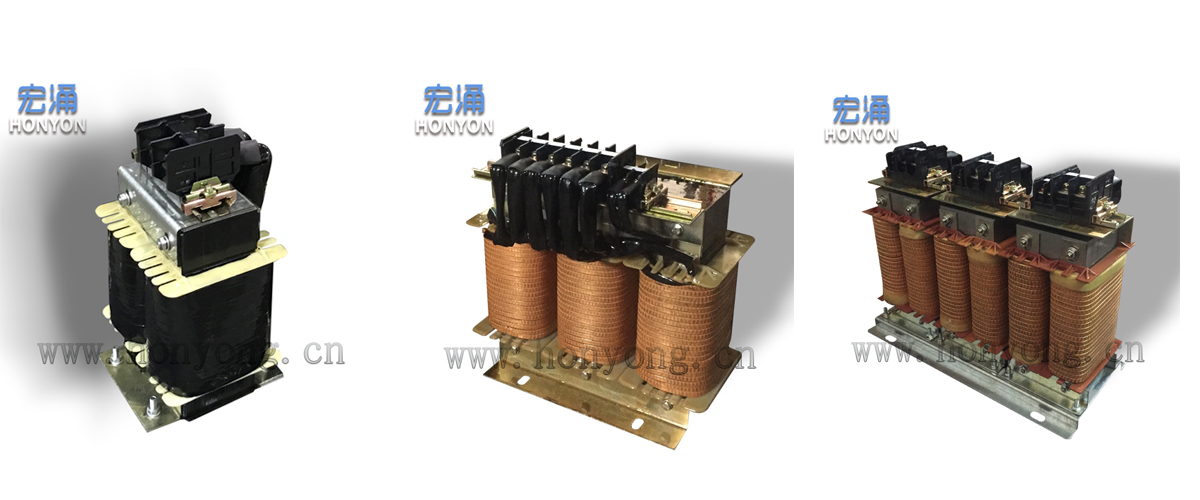

1.該電抗器分為三相和單相兩種，均為鐵心干式。

2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。

3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好的散熱性能。4.電抗器的線圈和鐵芯組裝成- -體后經過預烘- +真 空浸漆-熱烘固化這一 工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。

5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。

7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。



使用環境條件

1.海拔高度不超過2000米。

2.運行環境溫度- -25C ~ +45C，相對濕度不超過90%。

3.周圍無有害氣體，無易燃易爆物品。

4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

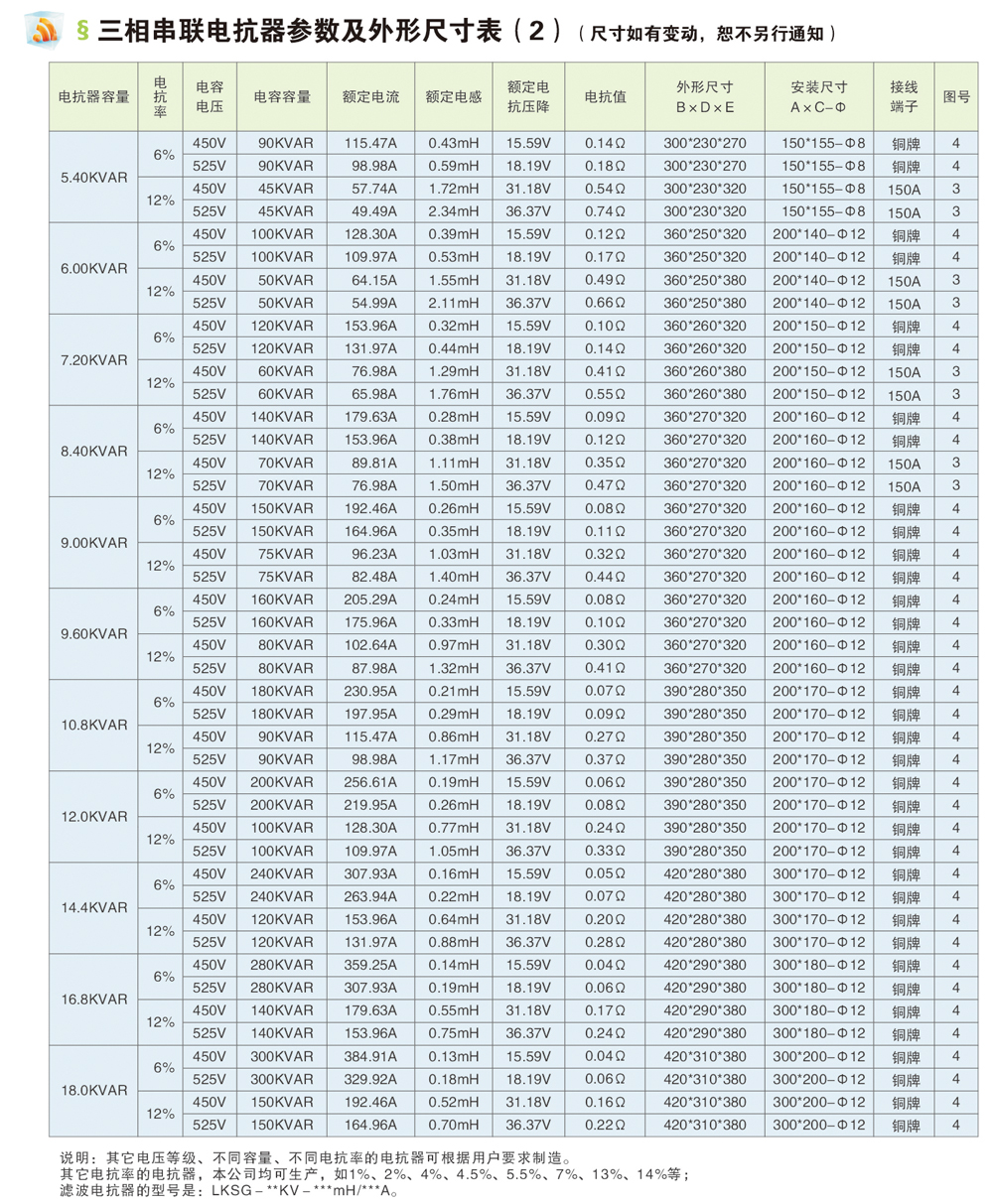

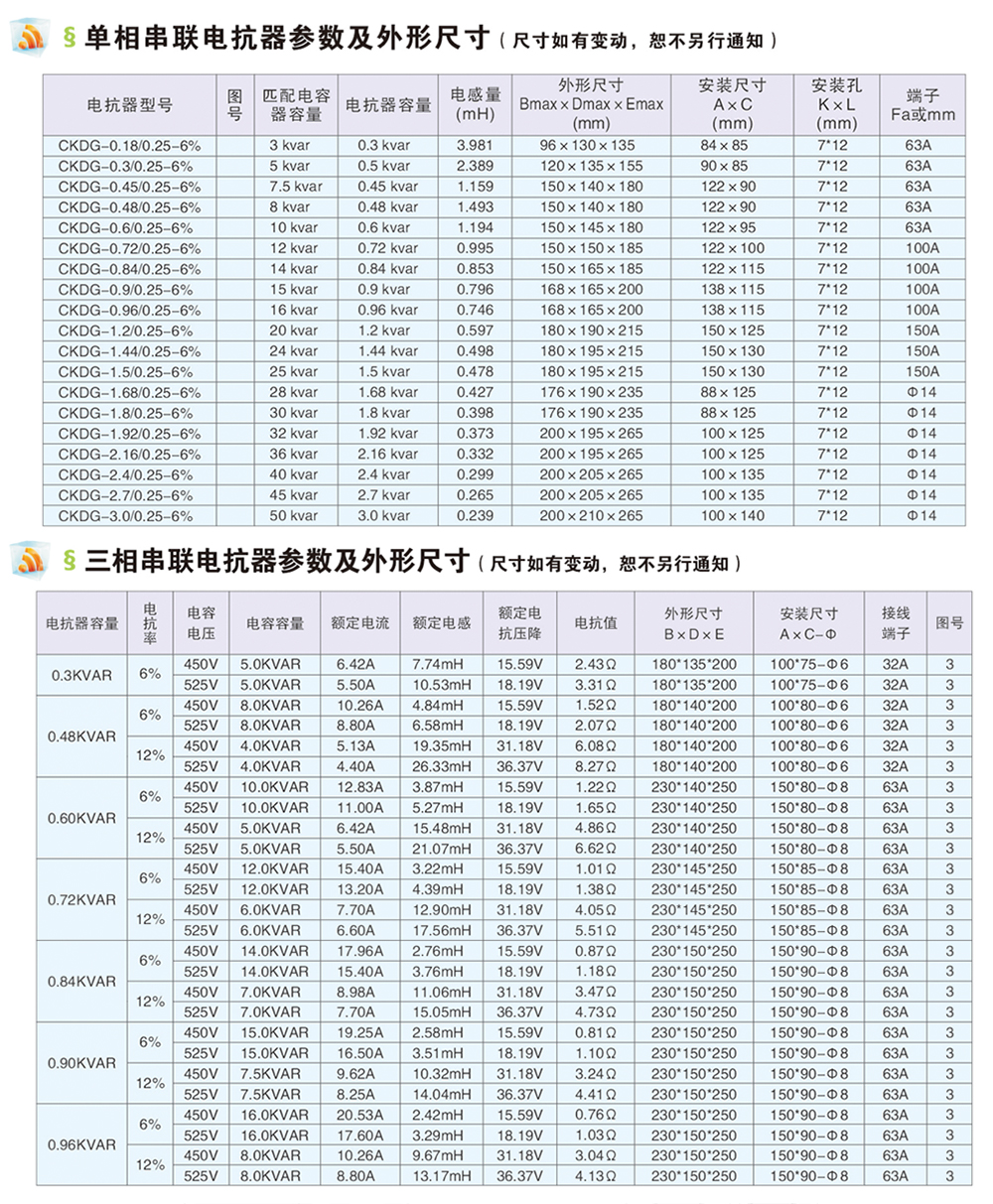

性能參數

1.可用于400V、660V系統。

2.電抗率的種類: 1%、4.5%、5%、6%、7%、12%、 ......

3.額定絕緣水平3k/min。

4.電抗器各部位的溫升限值:鐵芯不超過85K，線圈溫升不超過95K。

5.電抗器噪聲不大于45dB。

6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。

7.電抗值線性度:在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。8.三相電抗器的任意兩相電抗值之差不大于土3%。

9.耐溫等級B級( 130C)、F級( 155'C)或H級( 180C)以上。
